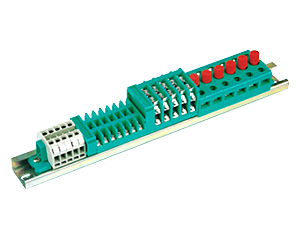

ENJH20系列组合型接线端子
| 概述 绝缘件采用阻燃聚碳酸酯，额定交流电压660V，连接导线截面 0.75～2.5mm2 ，G型导轨安装，适用于二次回路的负载连接。 |
|
|
|
|
|
|
| 型号 规格 |
外形尺寸mm | 连接导线 范围 mm2 |
额定 电流A |
接线 螺钉 |
额定截面 mm2 |
配用 端头 | |||
| B |
H | 厚 | 外形图 | ||||||
| JH10-2.5S | 42 | 40 | 8 | 1 | 0.75-1.5 | 17.5 | M3 | 1.5 | TU1-0.5/3, TO1-0.5/3 TU1-1/3, TO1-1/3 TU1-1.5/3, TO1-1.5/3 |
| JH10-2.5SL | 42 | 40 | 8 | 3 | |||||
| JH10-2.5 | 37 | 34.3 | 6.4 | 2 | |||||
| JH10-2.5L | 42 | 55 | 12 | 3 | 1-2.5 | 24 | M4 | 2.5 | TU1-1/4, TO1-1/4 TU1-1.5/4, TO1-1.5/4 TU1-2.5/4, TO1-2.5/4 |
| JH10-2.5SBG | 42 | 40 | 12 | 2 | |||||
| JH10-2.5BG | 46 | 48 | 15 | 4 | |||||
