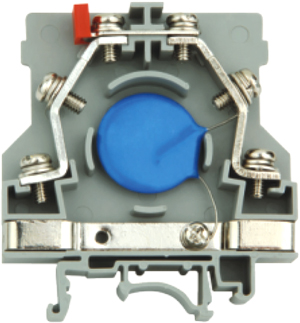

中文版JHLK-2.5抗干扰型接线端子排
| 用途 用于电力系统继电保护的交流电压、电流回路，根据《反措要点》要求加强抗干扰电容的场所。 功能 能态保护的交流输入回路通过该端子可滤去“噪声”干扰。 |
 |
| 特点 1、直接通过该端子接线来实现抗干扰功能，省去了抗干扰盒、箱，拓宽了保护屏后的位置； 2、接线端对地(及电容之间)能承受DC2500V，历时1min的耐压试验。 |
| 型号 | JHLK-2.5 |
| 技术参数 |
240 |
| 额定电压/额定电流/额定截面 | 660V/24A/2.5mm2 |
| 外形尺寸 | |
| 厚/宽/高/安装后高(mm) | 10.5/60.5/65.3 |
| 说明 |
电流型带电容 |
| 附件 | |
| 隔板 | JHLK-2.5G |
| 原理 并联于外部负载的电容，对电碰原产生的无用射频信号产生阻抗，低频信号通过时，电容的阻抗作用很小，当电容的限抗小于外部负载10倍时，高频信号则直接通过电容导入地下，达到滤去无用高频信号的目的。 |
